Szynoprzewód 3-fazowy podłącza się inaczej niż 1-fazowy, ponieważ pozwala sterować trzema niezależnymi obwodami oświetleniowymi w jednej szynie. Nie oznacza to jednak, że zawsze trzeba doprowadzać klasyczne zasilanie trójfazowe 400V.

W zdecydowanej większości instalacji oświetleniowych szynoprzewód 3-fazowy pracuje jako system 230V z trzema niezależnie sterowanymi fazami (L1, L2, L3) oraz przewodem neutralnym i ochronnym.

Podstawowy układ wygląda następująco:

• L1 – pierwsza grupa lamp,
• L2 – druga grupa lamp,
• L3 – trzecia grupa lamp,
• N – przewód neutralny,
• PE – przewód ochronny.

Najczęściej podłączenie wykonuje się przez dedykowany zasilacz końcowy lub środkowy przewidziany przez producenta szyny.

Typowa kolejność montażu:

1. wyłącz zasilanie i sprawdź jego brak,
2. zamontuj mechanicznie szynę,
3. zamontuj dedykowany zasilacz szynowy,
4. podłącz L1, L2, L3, N i PE zgodnie ze schematem producenta,
5. zamontuj oprawy i ustaw ich wybór fazy,
6. sprawdź działanie każdej grupy osobno.

Najważniejsza różnica względem 1-fazowego pojawia się przy samych oprawach – reflektory i adaptery 3-fazowe mają zwykle przełącznik wyboru obwodu. Dzięki temu jedna lampa może działać na L1, a druga obok na L2 mimo tej samej szyny.

W praktyce bardzo często stosuje się takie podziały:

• L1 – reflektory ogólne,
• L2 – lampy wiszące,
• L3 – światło dekoracyjne.

Jeżeli w suficie masz doprowadzony tylko jeden obwód oświetleniowy, szynoprzewód 3-fazowy nadal można zamontować, ale wszystkie grupy będą działały jednocześnie – wtedy tracisz główną przewagę tego systemu.

Uwaga praktyczna: nie istnieje jeden uniwersalny układ zacisków dla wszystkich producentów szyn. Zawsze należy podłączać zgodnie ze schematem konkretnego zasilacza i producenta systemu.

Tak – szynoprzewód 3-fazowy jak najbardziej nadaje się do domu i coraz częściej pojawia się w nowoczesnych realizacjach. Trzeba jednak uczciwie powiedzieć, że nie w każdym domu jego możliwości będą realnie wykorzystane.

Największą zaletą systemu 3-fazowego nie jest większa moc ani „mocniejsze światło”. Główną przewagą jest możliwość podziału lamp na niezależnie sterowane grupy bez prowadzenia kilku osobnych szyn.

Dzięki temu na jednej szynie można mieć kilka różnych scen świetlnych.

Kiedy 3-fazowy ma sens w domu?

• duży salon połączony z kuchnią,
• kilka stref oświetleniowych,
• lampy wiszące i reflektory na jednej szynie,
• częste zmiany aranżacji,
• nowoczesne wnętrza z rozbudowanym oświetleniem.

Kiedy często lepiej wybrać 1-fazowy?

• małe mieszkanie,
• jedno źródło sterowania,
• kilka reflektorów w jednej linii,
• brak potrzeby dzielenia światła na grupy,
• priorytetem jest prostota i niższy koszt.

W praktyce do większości standardowych domów bardzo często wystarcza 1-fazowy. Natomiast jeżeli planujesz nowoczesne wnętrze z wieloma scenami świetlnymi – 3-fazowy zaczyna pokazywać dużą przewagę i daje bardzo dużą elastyczność na przyszłość.

Jest jeszcze jedna rzecz, o której mało się mówi – nawet jeśli dziś nie potrzebujesz trzech grup, w dużych domach system 3-fazowy daje większe możliwości późniejszej przebudowy bez wymiany całej instalacji.

Do szynoprzewodu 3-fazowego pasują wyłącznie lampy wyposażone w adapter kompatybilny z systemem 3-fazowym. Sam wygląd lampy nie ma znaczenia – najważniejszy jest rodzaj adaptera montowanego w szynie.

To bardzo częsty błąd przy zakupie – wiele osób zakłada, że każda lampa szynowa będzie pasowała do każdej szyny. W praktyce lampa 1-fazowa nie pasuje do szynoprzewodu 3-fazowego i odwrotnie.

Największą zaletą systemu 3-fazowego jest możliwość mieszania różnych typów opraw na jednej szynie i sterowania nimi niezależnie.

W praktyce obecnie bardzo popularny układ w domu wygląda tak:

• reflektory szynowe – światło ogólne,

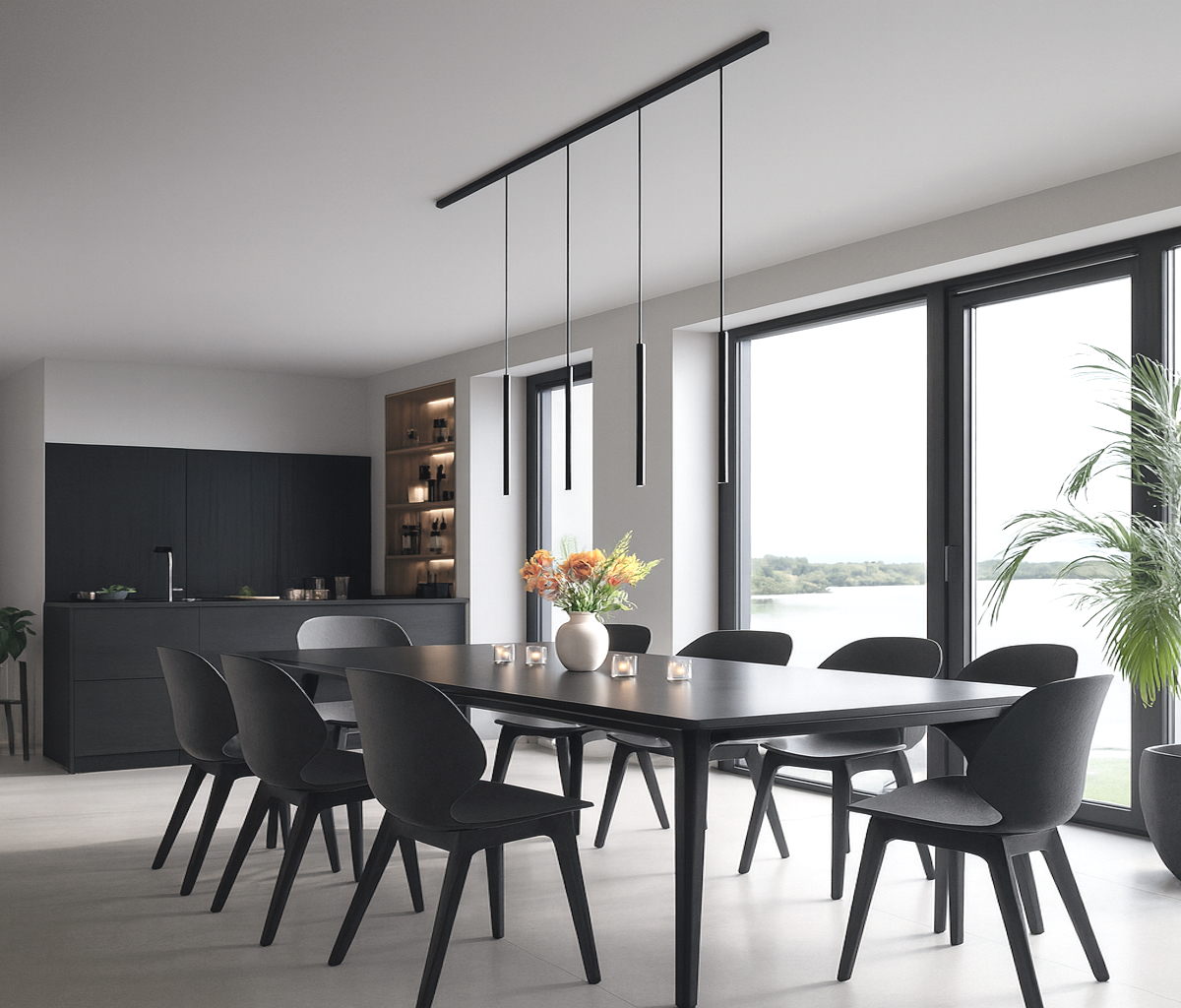

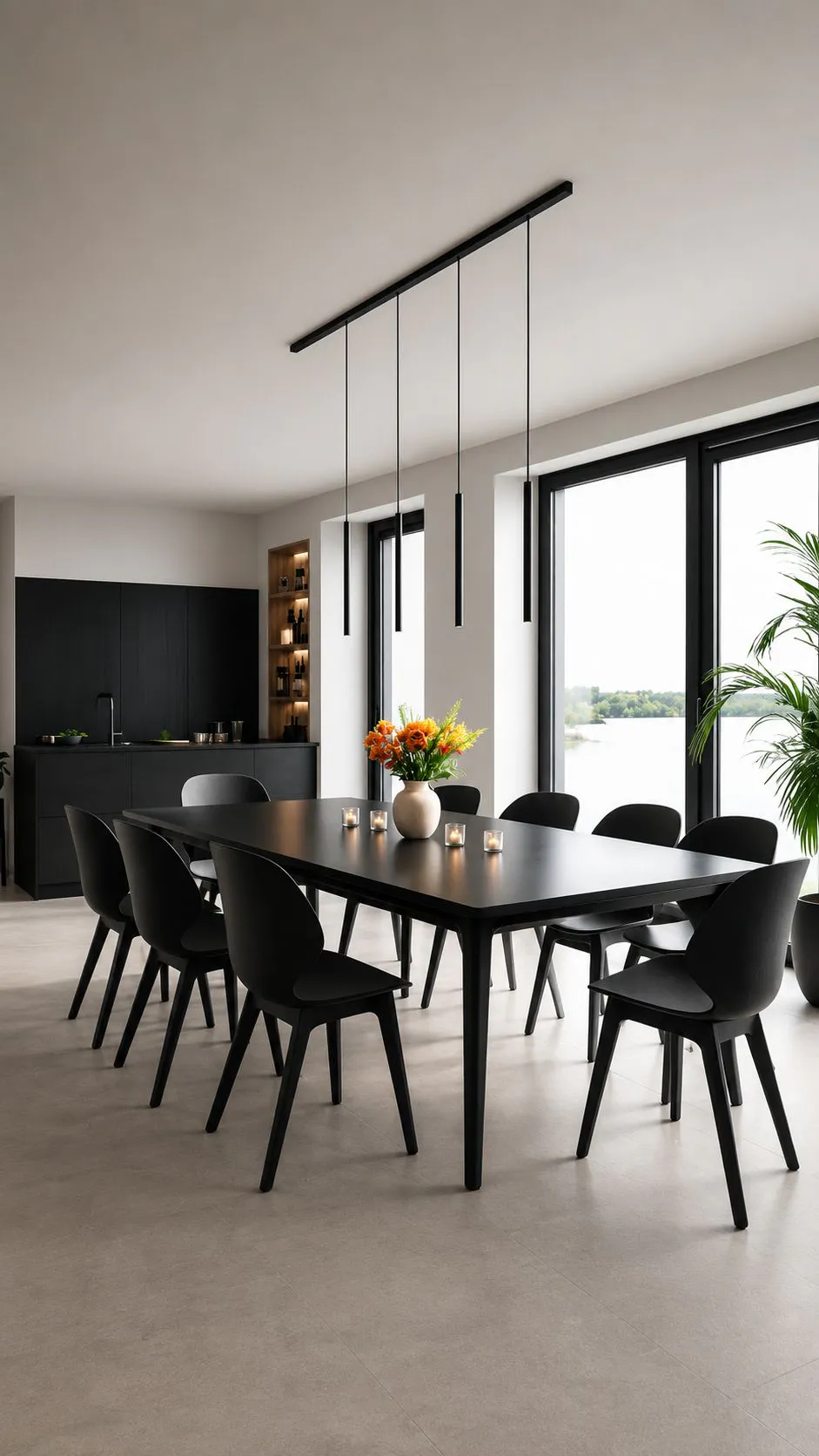

• lampy wiszące nad stołem lub wyspą – światło użytkowe,
• wybrane oprawy dekoracyjne – osobna scena świetlna.

To właśnie tutaj system 3-fazowy pokazuje przewagę – jedna szyna może obsługiwać kilka różnych rodzajów lamp bez prowadzenia kilku osobnych instalacji.

Jeżeli planujesz budowę własnego zestawu, warto dobierać elementy od początku jako jeden system – szyny, zasilanie, łączniki i oprawy kompatybilne z 3-fazowym adapterem.

Przykładowe elementy i lampy do budowy kompletnego systemu można zobaczyć tutaj:

Elementy do złożenia zestawu szynowego 3-fazowego

W domowym oświetleniu określenie „szynoprzewód 3-fazowy” nie oznacza zasilania lamp napięciem międzyfazowym 400V i nie oznacza podłączania opraw do „prawdziwych trzech faz” tak jak np. płyty indukcyjnej czy silnika.

W praktyce w oświetleniu szynowym 3-fazowym mamy do czynienia z trzema niezależnymi obwodami oświetleniowymi 230V prowadzonymi wewnątrz jednej szyny.

Każda lampa nadal pracuje na 230V.

Najczęściej wewnątrz szyny znajdują się:

• tor 1 – obwód oświetleniowy A (230V),
• tor 2 – obwód oświetleniowy B (230V),
• tor 3 – obwód oświetleniowy C (230V),
• wspólny przewód neutralny N,
• przewód ochronny PE.

Cała idea polega wyłącznie na tym, że adapter lampy pozwala wybrać, z którego obwodu ma korzystać dana oprawa.

W domu bardzo często wygląda to tak:

• obwód 1 → światło ogólne,
• obwód 2 → lampy nad stołem,
• obwód 3 → światło dekoracyjne.

I teraz najważniejsza odpowiedź na pytanie:

tak – szynę 3-fazową bardzo często podłącza się do zwykłej instalacji 1-fazowej 230V.

W takim przypadku elektryk najczęściej doprowadza jedną fazę 230V i rozdziela ją wewnątrz zasilacza lub mostkuje na trzy tory szyny. W efekcie wszystkie trzy obwody mają to samo napięcie 230V, ale nadal można korzystać z mechaniki i kompatybilności systemu 3-obwodowego.

To dlatego w domach szynoprzewód 3-fazowy nie jest rozwiązaniem „mocniejszym” – jest po prostu bardziej elastycznym systemem sterowania i organizacji oświetlenia.

Dziękuję za zwrócenie uwagi – poprzednia odpowiedź rzeczywiście mogła sugerować klasyczne rozumienie instalacji trójfazowej, a w kontekście domowych szyn oświetleniowych to nie był dobry skrót myślowy.

Nie ma jednej poprawnej odpowiedzi typu „10”, „20” albo „50 lamp”, ponieważ liczba opraw na szynoprzewodzie 3-fazowym nie zależy od długości szyny ani od liczby adapterów. W praktyce ograniczenie wyznaczają przede wszystkim obciążalność samej szyny, obciążalność instalacji elektrycznej, przekrój przewodów oraz odpowiednio dobrane zabezpieczenia.

To bardzo ważne, ponieważ w domowych systemach 3-fazowych określenie „3-fazowy” oznacza zwykle trzy niezależne obwody oświetleniowe 230V prowadzone w jednej szynie, a nie zasilanie lamp napięciem 400V.

Przy projektowaniu należy policzyć jednocześnie kilka rzeczy.

Przykład uproszczonego liczenia wygląda tak:

Załóżmy:

• 20 reflektorów LED po 15 W,
• łączna moc = 300 W,
• napięcie = 230 V.

Prąd obciążenia:

I = P / U

300 W ÷ 230 V ≈ 1,3 A

To pokazuje, dlaczego nowoczesne systemy LED często pozwalają zamontować bardzo dużą liczbę opraw – same lampy pobierają niewiele energii.

Ale to nie kończy obliczeń.

Trzeba jeszcze sprawdzić:

• maksymalny prąd dopuszczony dla konkretnej szyny,
• czy przewody zasilające mają odpowiedni przekrój,
• czy zabezpieczenie (np. wyłącznik nadprądowy) zostało dobrane do całego układu,
• czy nie wystąpią nadmierne spadki napięcia przy dłuższych odcinkach.

W praktyce przy domowym oświetleniu LED bardzo często wcześniej osiąga się granice wynikające z projektu wnętrza niż granice elektryczne systemu.

Jednak przy większych realizacjach – szczególnie długich szynach, wielu lampach wiszących lub kilku połączonych odcinkach – liczbę opraw powinien policzyć projektant lub elektryk.

Końcowa konkluzja jest bardzo ważna: liczby lamp nie dobiera się „na oko”. Należy policzyć obciążenie szyny, przewodów instalacji oraz dobrać odpowiednie zabezpieczenia – dopiero wtedy można określić bezpieczną liczbę opraw.

Tak – jedną z największych zalet szynoprzewodu 3-fazowego jest bardzo duża możliwość rozbudowy. W praktyce właśnie dlatego systemy 3-obwodowe są tak często wybierane do nowoczesnych domów, showroomów i przestrzeni, gdzie układ oświetlenia może zmieniać się w czasie.

Rozbudowa nie polega wyłącznie na dokładaniu kolejnych lamp. System można rozwijać na kilka sposobów – wydłużać szyny, dodawać nowe punkty świetlne, zmieniać układ opraw albo tworzyć dodatkowe grupy sterowania bez przebudowy całego sufitu.

Największą przewagą nad klasycznym oświetleniem jest to, że wiele zmian wykonuje się bez prowadzenia nowych przewodów.

Przykład praktyczny:

Na początku montujesz:

• 6 reflektorów nad salonem,
• 1 obwód sterowania.

Po roku możesz:

• dodać lampy wiszące nad stołem,
• wydłużyć szynę do kuchni,
• podzielić światło na kilka scen,
• zmienić układ reflektorów bez kucia sufitu.

Trzeba jednak pamiętać, że rozbudowa nie jest nieograniczona.

Przy każdej większej zmianie należy sprawdzić:

• obciążenie całego systemu,
• dopuszczalny prąd szyny,
• przekrój przewodów instalacji,
• dobór zabezpieczeń,
• zgodność zasilacza i łączników.

W praktyce bardzo często system kończy się nie dlatego, że zabrakło miejsca na lampy, ale dlatego, że osiągnięto granice wynikające z projektu elektrycznego.

Dlatego najlepszym podejściem jest zaprojektowanie od początku niewielkiego zapasu – wtedy szynoprzewód 3-fazowy staje się jednym z najbardziej elastycznych systemów oświetleniowych dostępnych do domu.

Tak – szynoprzewody 3-fazowe bardzo dobrze współpracują z systemami inteligentnego sterowania, ale trzeba rozróżnić dwie rzeczy: samą szynę oraz sposób sterowania oprawami.

To ważne, ponieważ szynoprzewód sam z siebie nie jest urządzeniem SMART. Szyna jest jedynie systemem dystrybucji zasilania i podziału obwodów. Inteligentne funkcje pojawiają się dopiero dzięki odpowiednio dobranym sterownikom, źródłom światła lub oprawom.

W praktyce istnieje kilka sposobów integracji.

W domu najczęściej spotyka się dwa rozwiązania.

Wariant 1 – sterowanie całymi obwodami

Każdy tor szyny (obwód 1, 2 i 3) sterowany jest osobno przez automatykę lub inteligentne przekaźniki. Dzięki temu można tworzyć sceny:

• oglądanie telewizji,
• kolacja,
• sprzątanie,
• nocne oświetlenie.

Wariant 2 – sterowanie pojedynczymi lampami

Tutaj oprawy lub źródła światła mają własną elektronikę SMART i każda lampa może działać niezależnie mimo wspólnej szyny.

System 3-fazowy daje tu dużą przewagę, ponieważ można połączyć:

• podział na obwody,
• ściemnianie,
• harmonogramy,
• sterowanie aplikacją,
• sterowanie głosowe,
• automatyczne sceny świetlne.

Jest jednak jedna ważna zasada projektowa – system sterowania trzeba przewidzieć przed zakupem opraw. Nie każda lampa szynowa obsługuje DALI, nie każda współpracuje ze SMART i nie każda pozwala na płynne ściemnianie.

Dlatego w profesjonalnym projekcie dobiera się jednocześnie:

• szynę,
• oprawy,
• sterowniki,
• automatykę,
• sposób sterowania.

W dobrze zaprojektowanym domu szynoprzewód 3-fazowy jest obecnie jednym z najbardziej elastycznych systemów pod inteligentne oświetlenie.

W szynoprzewodzie 3-fazowym sterowanie trzema obwodami polega na tym, że każda oprawa jest przypisana do jednego z trzech niezależnych torów zasilania znajdujących się wewnątrz szyny. Mimo że wszystkie lampy są zamontowane na jednej szynie, mogą działać niezależnie od siebie.

W domowych systemach oświetleniowych nie chodzi tutaj o zasilanie lamp „trzema fazami 400V”, tylko o trzy niezależne obwody 230V prowadzone we wspólnej szynie.

Każda lampa szynowa 3-fazowa ma zwykle na adapterze przełącznik wyboru obwodu. Podczas montażu wybiera się, do którego obwodu będzie przypisana dana oprawa.

Najczęściej oznaczenia wyglądają tak:

• pozycja 1 → obwód 1,
• pozycja 2 → obwód 2,
• pozycja 3 → obwód 3.

Następnie sterowanie realizuje się jednym z poniższych sposobów.

Przykład z domu:

• Obwód 1 → reflektory w salonie,
• Obwód 2 → lampy wiszące nad stołem,
• Obwód 3 → światło dekoracyjne.

W efekcie możesz uzyskać takie sceny:

• włączony tylko stół,
• tylko reflektory,
• sam klimat wieczorny,
• pełne oświetlenie całego pomieszczenia.

Technicznie wygląda to tak, że do zasilacza szyny doprowadza się trzy osobno sterowane przewody fazowe (L1, L2, L3), wspólny przewód neutralny N i ochronny PE. Każdy z przewodów fazowych jest załączany niezależnie przez odpowiedni element sterujący.

Jeżeli do szyny doprowadzisz tylko jeden sterowany obwód, wszystkie lampy będą działały razem i przewaga systemu 3-obwodowego praktycznie znika.

Dlatego dobry projekt zaczyna się od pytania nie „ile lamp?”, ale jakie sceny świetlne chcesz mieć w pomieszczeniu.

Sam montaż mechaniczny szynoprzewodu 3-fazowego zwykle nie jest bardzo skomplikowany, natomiast prawidłowe zaprojektowanie i wykonanie części elektrycznej wymaga większej wiedzy niż w systemie 1-fazowym.

Najczęściej problemem nie jest przykręcenie szyny do sufitu, tylko poprawne zaplanowanie obwodów, zasilania, rozmieszczenia lamp i późniejszego sterowania.

W praktyce montaż można podzielić na dwa etapy:

Co trzeba poprawnie zaplanować przed montażem?

• układ szyn i kierunki świecenia,
• liczbę obwodów, które mają działać niezależnie,
• punkty zasilania,
• dobór opraw kompatybilnych z 3-obwodowym adapterem,
• obciążenie instalacji i zabezpieczenia,
• ewentualne przyszłe sterowanie SMART lub DALI.

Bardzo częstym błędem jest kupowanie systemu 3-fazowego bez wcześniejszego określenia scen świetlnych. Potem okazuje się, że wszystkie lampy świecą razem i przewaga systemu praktycznie znika.

Przykład dobrze zaprojektowanego domu:

• obwód 1 → reflektory salon,
• obwód 2 → lampy nad stołem,
• obwód 3 → światło dekoracyjne.

Wtedy system zaczyna pokazywać realne korzyści.

Technicznie sam montaż szyny zwykle nie jest dużo trudniejszy od 1-fazowego. Większa różnica pojawia się wcześniej – na etapie projektu i później przy konfiguracji obwodów.

Końcowa rekomendacja z punktu widzenia praktyki: jeżeli to ma być prosty układ kilku reflektorów – 1-fazowy często będzie łatwiejszy. Jeżeli planujesz większy salon, kilka scen świetlnych lub rozbudowę – 3-fazowy warto od razu zaprojektować z elektrykiem lub projektantem oświetlenia.

Tak – większość szynoprzewodów 3-fazowych można skracać, ale trzeba zrobić to zgodnie z zaleceniami producenta i z zachowaniem kilku bardzo ważnych zasad technicznych. Nie jest to element, który przycina się dowolnie jak listwę dekoracyjną.

Dobra wiadomość jest taka, że systemy szynowe są zwykle projektowane modułowo i możliwość skracania jest normalnie przewidziana. Trzeba jednak pamiętać, że po skróceniu szyna musi zachować pełną funkcjonalność mechaniczną i elektryczną.

Najważniejsze: skraca się sam profil szyny wraz z torami przewodzącymi, ale trzeba zachować możliwość poprawnego montażu końcówki i zasilania.

Na co trzeba uważać przy skracaniu?

• nie uszkodzić izolatorów wewnątrz szyny,
• zachować idealnie prostopadłe cięcie,
• usunąć opiłki metalu po cięciu,
• sprawdzić poprawne osadzenie końcówki i zasilania,
• nie zmniejszyć wymaganych odległości montażowych.

Bardzo częsty błąd wygląda tak: ktoś skraca szynę „na styk”, a potem okazuje się, że nie mieści się zasilacz, zaślepka albo łącznik.

W praktyce dobrze jest zostawić kilka centymetrów zapasu i najpierw rozrysować cały układ razem z:

• zasilaniem,
• łącznikami,
• lampami,
• punktami mocowania.

Jest jeszcze jedna rzecz, o której mało się mówi – po skróceniu należy sprawdzić, czy pozostała liczba punktów mocujących nadal zapewnia odpowiednią sztywność całego układu, szczególnie jeśli będą montowane cięższe lampy wiszące.

Końcowa rekomendacja: większość szyn 3-fazowych można skracać, ale warto zrobić to zgodnie z instrukcją konkretnego producenta albo zlecić wykonanie osobie, która montowała już systemy szynowe.

To zależy od sposobu użytkowania oświetlenia – i właśnie tutaj najczęściej pojawiają się nieporozumienia. Szynoprzewód 3-fazowy nie świeci mocniej, nie daje lepszej jakości światła i nie zwiększa mocy instalacji. Jego przewaga polega wyłącznie na większej elastyczności sterowania i możliwości późniejszej rozbudowy.

W praktyce pytanie nie brzmi: „który jest lepszy?”, tylko czy rzeczywiście wykorzystasz dodatkowe możliwości systemu 3-obwodowego.

Kiedy wybrałbym 1-fazowy?

• mieszkanie lub mniejszy dom,
• kilka reflektorów w jednej strefie,
• jedno sterowanie światłem,
• brak planów rozbudowy.

Kiedy realnie zaczyna wygrywać 3-fazowy?

• duży salon z kuchnią,
• lampy wiszące i reflektory na jednej szynie,
• kilka scen świetlnych,
• plan rozbudowy w przyszłości,
• SMART, automatyka lub podział na strefy.

Dobry przykład:

Masz jedną szynę nad salonem i kuchnią.

• w systemie 1-fazowym – wszystkie lampy włączają się razem,
• w systemie 3-fazowym – osobno mogą działać reflektory, lampy nad stołem i światło dekoracyjne.

Z punktu widzenia projektanta oświetlenia najczęściej wygląda to tak:

jeżeli nie wiesz, że potrzebujesz 3-fazowego – prawdopodobnie wystarczy 1-fazowy.

Ale jeżeli już na etapie projektu wiesz, że chcesz budować sceny świetlne albo przewidujesz zmiany wnętrza – 3-fazowy często okazuje się tańszy w długim okresie niż późniejsza przebudowa instalacji.
