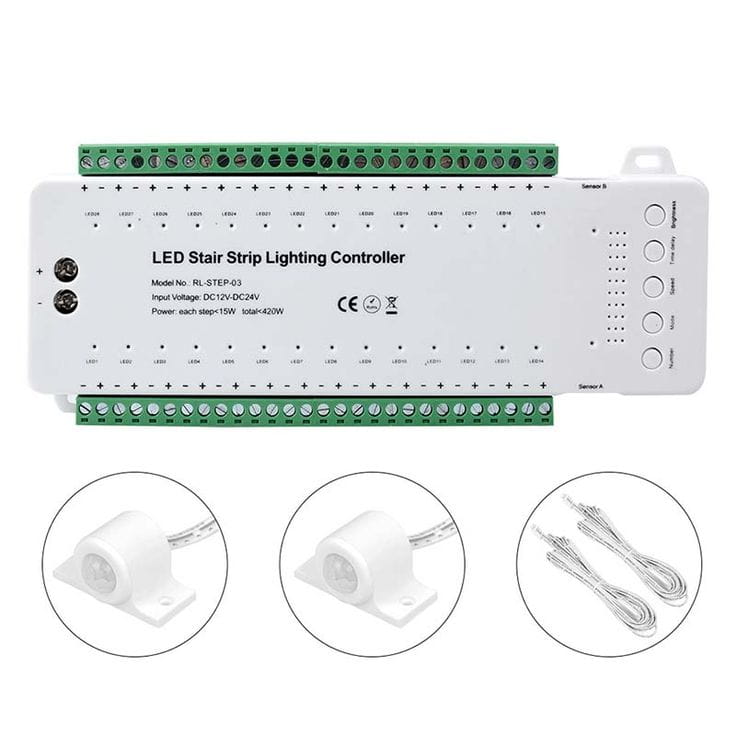

Sterownik kaskadowy

Sterownik  służy do dynamicznego sterowania oświetleniem schodów. Działanie jego polega na włączaniu podświetlenia kolejnych stopni w zależności od kierunku ruchu: wchodzenia lub schodzenia.

Ta wersja zawiera 3 różne programy animacji oświetlenia schodów (dla kierunku do góry): FALA - schody zapalają się jeden po drugim w kierunku wchodzenia, KASKADA - światło szybko "spada" po stopniach z góry na dół zapalając kolejne stopnie do góry, WINDA - oświetlenie trzech stopni powoli "wjeżdża" do góry. Przy schodzeniu na dół animacja odpowiednio zmienia kierunek.

Przystosowany jest do sterowania taśmami LED MONO umieszczonymi w stopniach schodów lub punktami (spotami) LED wbudowanymi w ścianę nad stopniami. W przypadku taśm LED sterownik może płynnie rozjaśniać oświetlenie każdego stopnia co daje miły dla oka efekt.

Zasada pracy - animacja światła

Oświetlanie schodów odbywa się w następującej kolejności:

Po naciśnięciu przycisku (np. na dole schodów) stopień za stopniem zapala się oświetlenie schodów od dołu ku górze. Po zapaleniu się całych schodów następuje czas stabilnego świecenia, a po nim oświetlenie schodów gaśnie począwszy od stopnia dolnego do górnego, kolejno stopień za stopniem.

W zależności od ustawienia parametrów sterownika oświetlenie schodów może wygasić się do zera lub do pewnej wartości minimalnej pozwalającej lekko podświetlić schody dla ich prezentacji lub dla łatwiejszego poruszania się po nich w ciemności - bez zapalania pełnego oświetlenia (szczególnie ważne dla dzieci!). Przy naciśnięciu górnego przycisku schody zapalają się oczywiście od góry do dołu i gasną także w tym samym kierunku.

W przypadku gdy na schody wejdzie druga osoba (lub kolejne osoby) sterownik włącza natychmiast pełne oświetlenie schodów i wygasza je po czasie płynnie zmniejszając natężenie światła.

Uruchamianie oświetlenia może odbywać się w najprostszej wersji przez naciśnięcie podłączonego bezpośrednio do sterownika przycisku na ścianie lub przez zastosowanie (dodatkowo) sensora (podczerwieni, ruchu, nacisku itp.) wykrywającego moment wejścia osoby na schody.

Sterowanie

Uruchamianie oświetlenia może odbywać się w najprostszej wersji przez naciśnięcie podłączonego bezpośrednio do sterownika przycisku na ścianie lub przez zastosowanie (dodatkowo) sensora (podczerwieni, ruchu, nacisku itp.) wykrywającego moment wejścia osoby na schody. Sterownik może obsługiwać maksymalnie do 20 stopni. Może także sterować oświetleniem poręczy schodów (maks. 2 poręcze i 18 stopni).

Sterownik posiada możliwość regulacji i ustawiania wielu parametrów pracy takich jak: włączenie lub wyłączenie podświetlania schodów w ciemności, czasu rozjaśniania stopni, czasu odstępu między zapalaniem kolejnych stopni (ma to wpływ na szybkość rozjaśniania całych schodów) czy też czasu po jakim schody będą wygaszane.

Ilość stopni i ilość poręczy może być ustawiona samodzielnie przez użytkownika w zależności od potrzeb.

Dane techniczne

Zasilanie - 12V stabilizowane (zasilacz zewnętrzny), prąd zasilania sterownika - 100 mA
Maksymalny prąd sterowanych diod LED jednego stopnia - 5A
Obudowa na szynę T-35 - 6 modułów
Dioda na obudowie - sygnalizacja pracy.

Wejścia:

Oba wejścia aktywowane impulsem ujemnym (zwarcie do masy) o długości min. 50 ms. Maksymalna długość przewodów między sterownikiem a przyciskiem - 50 m (programowe tłumienie zakłóceń).
1 - włączanie podświetlenia schodów na dole,
2 - włączanie podświetlenia schodów na górze,
-12V - zasilanie sterownika - minus 12V (stabilizowane),
+12V - zasilanie sterownika - plus 12V (stabilizowane)

Wyjścia:

1-20 - podłączenie minusa sterowanych taśm LED (stopni)
